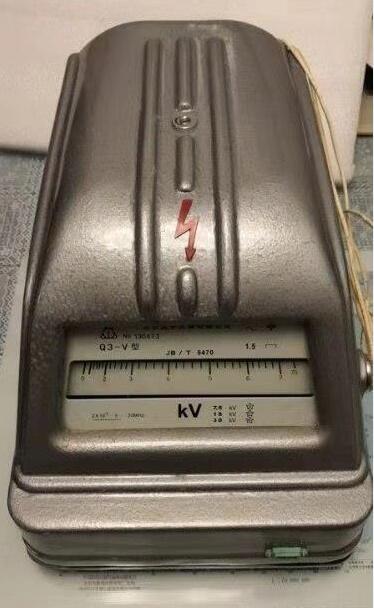

Q3-V/Q4-V/Q8-V/Q11-V靜電系電壓表特點：
1）可用于直流高電壓測量；
2）可用于寬頻交流高電壓測量；
3）可用于弱信號的高電壓測量；
4）可以實現多量限高電壓測量：即一只靜電系電壓表，同時擁有三個不同量限，可以同時滿足不同電壓的測量，具有普通高壓表三只才能實現的功能。
靜電系電壓表型號、規格、及準確度等級：
|
型號 |
規格 |
準確度等級 |
|
Q3-V |
（0-7.5-15-30）kV |
1.5 |
|
Q4-V |
（0-20-50-100）kV |
1.0 |
|
Q8-V |
（0-50-100-200）kV |
1.5 |
|
Q11-V |
（0-10-20-50）kV |
1.0 |
|
名稱 |
型號 |
準確度％ |
規格 |
用途、特點 |
尺寸重量 |
|
靜 電 系 電 壓 表 |
Q3-V |
1.5 |
0-7-5-15-30KV 額定頻率： 20Hz-5MHz Q2-V型額定頻率 20Hz-0.5MHz |
本類儀表輸入阻抗 極高，消耗甚微． 光標指示。造于測量直流及寬頻率范圍交流電壓，故為電子工 業、科學研究、高 能物理、實驗電氣 計量等高壓測量工 作場所廣泛應用。 |
552×288×249 11kg |
|
Q4-V |
1.0 |
0-20-50-100KV 額定頻率： 45Hz-0.5MHz |
556×440×750 20kg |
||
|
Q8-V |
1.5 |
0-50-100-200KV （可延長到250KV） 額定頻率： 45Hz-0.5MHz |
1000×750×1480 75kg |
靜電電壓表用途:本系列儀表系我公司引進國外技術，設計研發的一款專門針對寬頻、高電壓信號測量的儀表。本系列儀表采用感應式原理，幾乎不衰減被測量高壓信號，廣泛用于電子工業,科學研究、高能物理、實驗電氣計量等高壓測量工作場所。
